Amortiguadores de cierre suave giratorio de tapa para fabricantes de puertas en China.
Amortiguadores giratorios de tapa con cierre suave para puertas, refrigerador, lavadora. ¿Qué es el amortiguador rotativo? El amortiguador es un dispositivo que proporciona resistencia al movimiento y reduce la energía del movimiento. El uso de la amortiguación para absorber energía no es una tecnología nueva. En las industrias aeroespacial, de aviación, militar, de armas, automotriz y otras, se han utilizado durante mucho tiempo diversos amortiguadores (o amortiguadores) para reducir la disipación de energía.
 |  |  |
Tamaño de amortiguadores de cierre suave giratorio de tapa
Especificación de amortiguadores de cierre suave giratorio de tapa
Modelo | Max. esfuerzo de torsión | Par inverso | Dirección |
TRD-P1-R 103 | 1 N · m (10 kgf · cm) | 0. 3 N · m (3 kgf · cm) | Agujas del reloj |
TRD-P1-L 103 | En sentido anti-horario | ||
TRD-P1-R 153 | 1. 5 N · m (1 5 kgf · cm) | 0. 5 N · m (5 kgf · cm) | Agujas del reloj |
TRD-P1-L 53 | En sentido anti-horario | ||
TRD-P1-R 183 | 1. 8 N · m (1 8kgf · cm) | 0. 8 N · m (8 kgf · cm) | Agujas del reloj |
TRD-P1-L 183 | En sentido anti-horario | ||
Nota) Medido a 23 ° C ± 2 ° C | |||
Caracteristicas
- Prueba de rendimiento 100%
- Prueba ambiental
- Prueba de fuga de aceite
- Prueba del ciclo de vida:> 50000 veces
- ISO 9001: 2008
- directiva ROHS
- Ángulo máximo: 110 °
- Temperatura de funcionamiento: -5 ℃ ~ 50 ℃
- Peso: {{1}}. 5 ± 1 g
- Tipo de aceite: aceite de silicona
- Material del cuerpo y la tapa: tereftalato de polibutileno (PBT)
- Material del eje giratorio: sulfuro de polifenileno (PPS)
¿Cómo usar el amortiguador?
1. TRD-P 1 está diseñado para generar un gran par justo antes de una tapa
cierre desde una posición vertical, como se muestra en el diagrama, llega a un cierre completo. Cuando una tapa se cierra desde una posición horizontal, como se muestra en el Diagrama, se genera un par fuerte justo antes de que la tapa esté completamente cerrada, lo que hace que la tapa no se cierre correctamente.

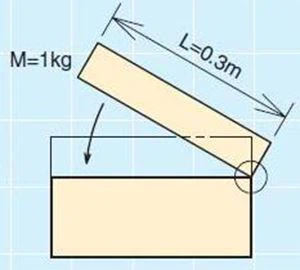

2. Cuando use un amortiguador en una tapa, como el que se muestra en el diagrama, use el siguiente cálculo de selección para determinar el par del amortiguador.
Ejemplo) Masa de la tapa M: 1 kg
Dimensiones de la tapa L: 0. 3 m
Par de carga: T=1 X0. {{2}} X 9. 8 ÷ 2=1. {{7} }Nuevo Méjico
Según el cálculo anterior, se selecciona TRD-P1 - * 153 .
3. Al conectar el eje giratorio a otras partes, asegúrese de que quede bien ajustado entre ellas. Sin un ajuste apretado, la tapa no se ralentizará correctamente al cerrar. Las dimensiones correspondientes para fijar el eje giratorio y el cuerpo principal son las siguientes.
